三水醋酸鈉用于相變組合物

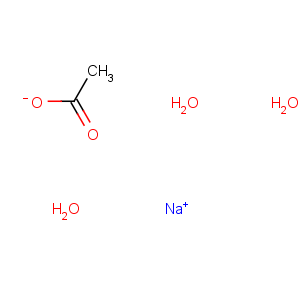

三水醋酸鈉（sodium acetate trihydrate，簡(jiǎn)稱(chēng) SAT）是目前研究較為廣泛的一種水合鹽類(lèi)儲(chǔ)熱材料。

三水醋酸鈉用于相變組合物

三水乙酸鈉在用于家庭應(yīng)用所期望的溫度范圍內(nèi)可固-液相變。但是，SAT作為相變材料(PCM)的實(shí)際應(yīng)用受限于在設(shè)定溫度58℃，從固體SAT熔化為液體SAT與固體(乙酸鈉/SA)混合物的獨(dú)特不一致的方式。不能在58℃獲得完全液態(tài)溶液是個(gè)問(wèn)題，其體現(xiàn)在水溶液在初始加熱時(shí)的熱力學(xué)穩(wěn)定性、以及依照相變系統(tǒng)中的正常加熱/冷卻循環(huán)，在冷卻后重加熱 獲得的再形成水溶液的熱力學(xué)穩(wěn)定性中。在熔融過(guò)程中形成固體對(duì)于SAT用作PCM是個(gè)問(wèn)題，因?yàn)檫@個(gè)固體SA一經(jīng)形成，通常將保留在相變系統(tǒng)的PCM的整個(gè)使用期中。之前克服這個(gè)問(wèn)題的嘗試是通過(guò)應(yīng)用三維交聯(lián)聚合物，比如纖維素基聚合物和高吸水性聚合物，來(lái)作為固體支撐物，該嘗試并未成功，因?yàn)椴还艹跏嫉墓腆w形成明顯減少，固體乙酸鈉形成的潛在問(wèn)題并未解決，隨著時(shí)間推移固體乙酸鈉仍將從溶液中沉淀出，不可逆地聚集在PCM存儲(chǔ)容器的底部。對(duì)于作為PCM應(yīng)用，具有有限使用期的方案不可接受。CN201480033153.4提供含三水醋酸鈉（三水乙酸鈉）的改進(jìn)的相變材料，該相變材料可以重復(fù)循環(huán)地被加熱、冷卻、再加熱，并保有熱力學(xué)穩(wěn)定性。

其包括：三水乙酸鈉和用于抑制在含三水乙酸鈉的相變材料中形成無(wú)水乙酸鈉結(jié)晶的至少一種堿溶性聚合物。制備方法包括：

1、將含無(wú)水乙酸鈉的水溶液、至少一種適合的堿溶性聚合物和至少一種成核促進(jìn)劑混合；

2、加熱所得混合物，以提供58℃的含三水乙酸鈉的相變材料。

當(dāng)使用三水乙酸鈉時(shí)，遵循下列步驟：

1、將三水乙酸鈉加熱至溫度超過(guò)58℃；

2、將三水乙酸鈉、至少一種適合的堿溶性聚合物和至少一種成核促進(jìn)劑混合。

本發(fā)明作為相變材料的含三水醋酸鈉（三水乙酸鈉）組合物在均一性和熱力學(xué)穩(wěn)定性上，比起以前使用三水乙酸鈉作為PCM能夠?qū)崿F(xiàn)的，展現(xiàn)出前所未有的提高。
